Honeywell Resideo Braukmann F78TS-100FA

Производитель: Honeywell
Код Товара: 44157
86795грн.

  • Наличие: Нет в наличии

Доставка и Оплата
Нова пошта

Нова пошта

Доставка

При получении

При получении

Оплата

Картой

Картой

Оплата

Обращаем ваше внимание на то что с осени 2020 года весь модельный ряд фильтров и редукторов Honeywell будет выпускаться заводом изготовителем под торговой маркой Resideo Braukmann.

Гарантия 1 год!

Honeywell Resideo Braukmann F78TS-100FA - фланцевый фильтр тонкой очистки воды с обратной промывкой предназначены для систем с большим потреблением воды. Обычно они используются в крупных жилых зданиях, установках центрального водоснабжения, водоразборных узлах, торговых комплексах, промышленных предприятиях. Фильтры имеют систему обратной промывки, которая обеспечивает наиболее эффективную подачу отфильтрованной воды, препятствуя проникновению в магистрали инородных тел. Задержанные частицы скапливаются на сетке фильтра и дне чаши, и могут быть легко удалены при включении режима обратной промывки. В процессе промывки поток воды проходит через дополнительный участок сетки, очищается, ускоряется во вращающейся турбине, промывает основной участок сетки изнутри и, захватывая мусор на дне колбы, удаляется либо в подставленную емкость, либо в канализацию (требуется врезка). Во время включенного режима обратной промывки чистая вода продолжает поступать потребителям. Режим промывки включается простым поворотом ручки шарового клапана.

Принцип работы фильтра Honeywell Resideo Braukamann F78TS-100FA: Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхности. После закрытия шарового клапана фильтр автоматически возвращается в режим фильтрации.


Автоматизация промывки:

Конструкция фильтров предусматривает автоматизацию включения режима обратной промывки путем установки соответствующих приводов автоматической промывки. Запуск приводов возможен как в соответствии с заранее установленным временным интервалом, так и по перепаду давления воды в фильтре или другому внешнему сигналу управления. Привод автоматической промывки приобретается отдельно, проконсультируйтесь у менеджеров магазина.

Модификации

Фильтр Honeywell F78TS выпукается в модификациях с присоединительными размерами DN 65, 80, 100, 125. Также по умолчанию все фильтры комплектуются сеткой с размером ячеек 100 микрон, существуют модификации фильтра с различными размерами ячеек сетки: 20, 50, 200 микрон (консультируйтесь у менеджеров магазина).

Монтаж, эксплуатация и обслуживание

Установка: при монтаже соблюдать местные предписания, так же общие директивы и инструкцию по установке. Место установки должно быть теплым и доступным. Перед и после фильтра тонкой очистки должны быть предусмотрены запорные клапаны.

1.1 Монтаж:

  1. Хорошо промыть трубопровод.
  2. Установить фильтр тонкой очистки
    - проток в направлении, указанном стрелкой
    - положение установки – в горизонтальном трубопроводе, чашей фильтра вниз
    - устанавливать без натяжения и изгибающего момента
  3. Уплотнить манометр
  4. Фильтр готов к эксплуатации.

1.2 Отвод промывочной воды. Промывочная вода должна таким образом подаваться в отводной канал, чтобы не возникал застой. Для этого существуют две возможности:

  1. Прямое подключение: переходник диаметром 40/100, а также необходимые трубы и сифон (колена 90 град.) диаметром 100.
  2. Свободный отвод в имеющийся грунтовой сток

2. Обратная промывка.

  • Для промывки необходимо входное давление минимум 1,5 бар. Интервал промывки зависит от степени загрязненности воды. Промывка должна проводиться по меньшей мере раз в два месяца, согласно DIN1988, часть 8.
  • Для удобного и регулярного сохранения интервалов промывки рекомендуется установить промывочную автоматику Z11AS. В процессе промывки потребитель может по-прежнему получать отфильтрованную воду.

2.1 Ручная промывка.

  • Промывка осуществляется в полуавтоматическом режиме, при полном открытии шарового крана [1]. Открывать и закрывать шаровой кран нужно быстро, но не рывками. Если рекомендованные интервалы выдерживаются, то достаточно проводить промывку 10-20 сек. При сильно загрязненном фильтре можно продлить время промывки.

2.2 Автоматическая промывка посредством Z11AS.

  • Автоматическая промывка Z11AS (приобретается отдельно) предлагается в качестве арматуры. Автоматика надежно выполняет промывку фильтра в установленные промежутки времени от 4 мин до 3 месяцев.

2.3 Обратная промывка, управляемая через дифференциальное реле давления, на DDS76 и Z11AS (приобретаются отдельно).

  • Дифференциальное реле давления DDS76 также предлагается как арматура. Оно выполняет полностью автоматическое управление промывки, зависящее от дифференциального давления. Промывка начинается при сравнении давления до и после фильтра. Если дифференциальное давление превышает установленное значение, то автоматика обратной промывки Z11AS срабатывает через свой потенциально свободный вход.

3. Техническое обслуживание. Согласно стандарту DIN1988, часть 8, должны быть предусмотрены следующие регулярные мероприятия:

  1. фильтр тонкой очистки должен регулярно, каждые 2 месяца промываться обратной промывкой – этот процесс может быть выполнен пользователем.
  2. несоблюдение правил может привести к забиванию фильтра. Как следствие падение давления и сниженный поток воды.
  3. сетки фильтра изготовлены из нержавеющей стали. Красный налет ржавчины из трубопроводов не влияет на функцию и действие фильтра.


Общие характеристики:

  • Изделия проверены в соответствии со стандартами DIN и DVGW
  • Изделия прошли сертификацию в России
  • Выбор присоединительных размеров
  • Продукция надежна и многократно проверена в эксплуатации
  • Запатентованная система обратной промывки: фильтрация осуществляется небольшим количеством воды
  • Фильтрация в режиме нон-стоп
  • Возможность выбора размера ячеек фильтрующей сетки
  • Возможность полностью автоматизировать процесс промывки
  • По умолчанию все фильтры комплектуются сеткой с размером ячеек 100мкм
  • Сетки с разными размерами ячеек взаимозаменяемы
  • Большая фильтрующая поверхность сетки
  • Техническое обслуживание проводится без демонтажа из трубопровода
  • Легкая замена чаши и фильтрующего элемента
  • Монтажное положение – устанавливается чашей вниз
  • Рабочая среда – вода

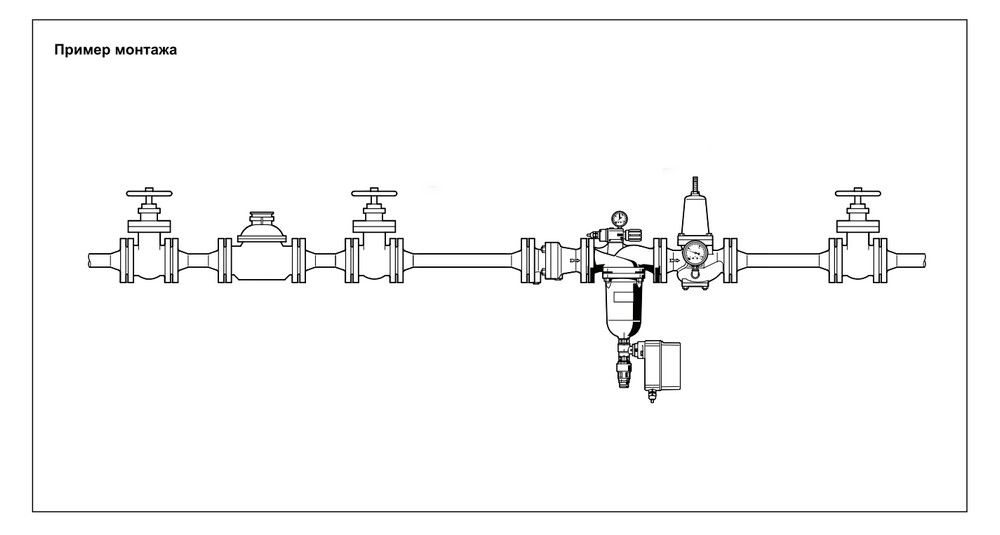

Инструкция по монтажу:

  • Можно монтировать как на металлические, так и на пластиковые трубы.
  • Устройство устанавливается на горизонтальном или вертикальном участке трубопровода чашей вниз. Это положение обеспечивает максимальную эффективность фильтрации.
  • Устанавливается после запорных клапанов в соответствии с требованиями DIN 1988, часть2. Это позволит обслуживать устройство без демонтажа из трубопровода.
  • Обеспечьте свободный доступ к фильтру для возможности отслеживания степени загрязнения по показаниям манометра и проведения технического обслуживания.

Типичные способы применения:

Фильтры тонкой очистки F78TS предназначены для использования в больших, в т ч многоэтажных зданиях, промышленных и торговых объектах, установках предварительной очистки воды, системах центрального водоснабжения в пределах их технических условий.

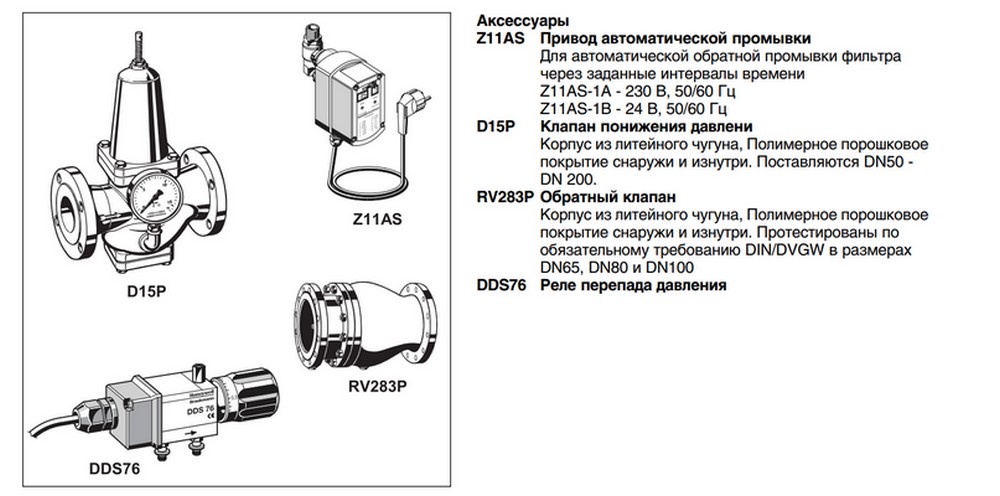

Рекомендуем: конструкция фильтров предусматривает автоматизацию включения режима обратной промывки путем установки привода автоматической промывки Z11AS-1A и реле перепада давления DDS76-1A (приобретается отдельно). Запуск привода возможен как в соответствии с заранее установленным временным интервалом, так и по перепаду давления воды в фильтре или другому внешнему сигналу управления.

Комплект поставки Honeywell F78TS

  • Корпус с разъемами под манометры (1x на входе, 2x на выходе)
  • 2 манометра (1x на входе, 1x на выходе с регистратором)
  • Фланец PN 16 согл. EN 1092-2
  • Фильтр точной очистки
  • Чашка фильтра
  • Шаровой клапан с рычагом и подсоединением слива


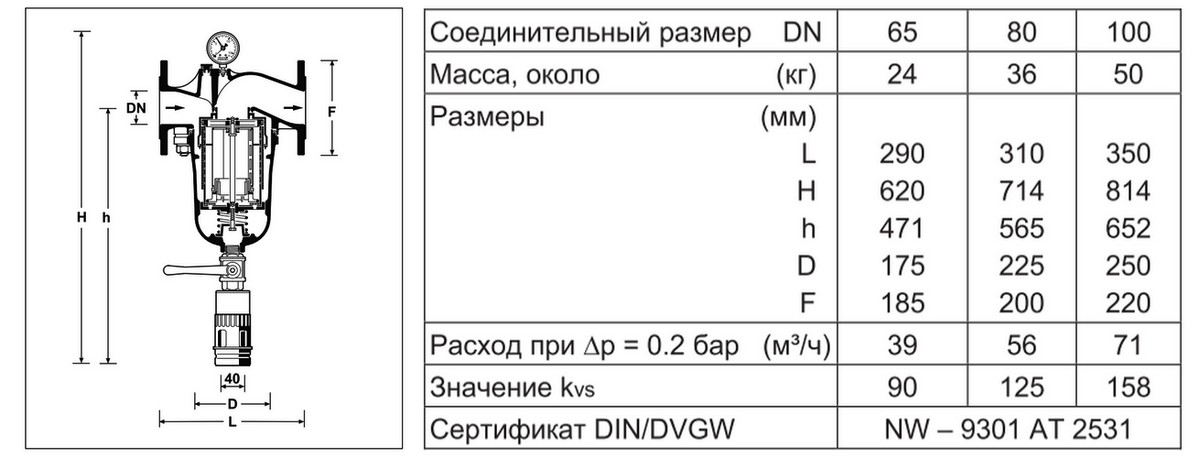

Размер
Назначение холодная/горячая вода
Присоединительный размер (дюйм) 4
Максимальное давление (бар) 16
Макс. температура среды (°C) 40
Материал корпуса / чаши Латунь
Пропускная способность Kvs (м3/час) 145
