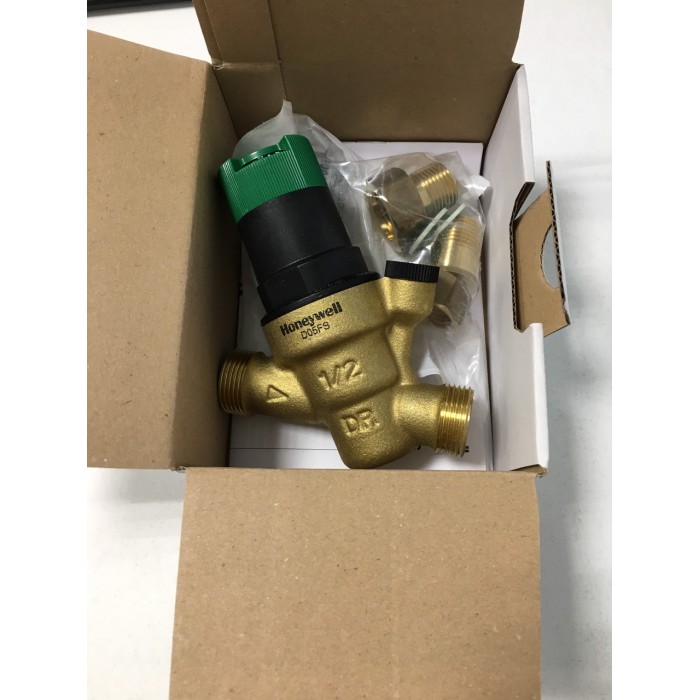

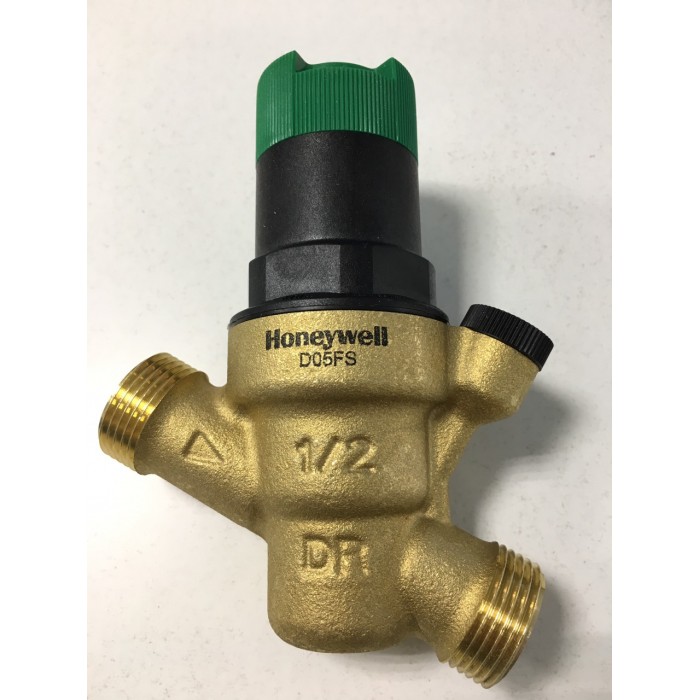

Редуктор давления Honeywell Resideo D05FS-1/2A

Редуктор давления воды Honeywell D05FS cо сбалансированным седлом применяют для промышленных и бытовых систем. Основное назначение регулирующего клапана D05FS - снижение давление и недопущение выхода из строя систем, находящихся в трубопроводе.

Дополнительные преимущества использования подобных клапанов понижения давления воды - уменьшение расхода воды, а также снижение шума воды в трубопроводе. Регулятор давления Honeywell D05FS позволяет поддерживать постоянный уровень напора воды. Причем перепады впускного давления никак не будут влиять на выпускное.

Работа регулятора Honeywell D05FS-1/2A заключается в уравновешивании действий регулируемой пружины и диафрагмы. Когда выходное давление воды падает, вместе с ним и снижается нажим диафрагмы. Тогда пружина давит на диафрагму и приоткрывает клапан. Выходное давление будет увеличиваться, пока не будет достигнуто равновесие между пружиной и диафрагмой. В клапанах Honeywell перепады входного давления не оказывают влияние на выходное давление.

Установку регулятора давления Honeywell D05FS необходимо выполнять после фильтра тонкой очистки. Для надлежащего ТО и обслуживания нужно предусмотреть свободный доступ к оборудованию. После клапана желательно оставить трубу длиной не менее 5 диаметров данного прибора.

Применение редуктора давления воды Honeywell D05FS

Как уже было отмечено Honeywell D05FS применим как в промышленности и быту. Его целесообразно устанавливать в случаях, когда:

• - статическое давление в системе превышает допустимое
• - необходимо множество зон давления в одной системе (например, нужен регулятор давления на каждом этаже)
• - нужно убрать перепады и необходим постоянный уровень давления, при использовании насосов

Особенности:

• - выходное давление устанавливается ручкой настройки
• - установленное давление отражается на шкале настройки
• - настроечная пружина не вступает в контакт с водой
• - вставка клапана из высококачественного синтетического материала может полностью меняться
• - сбалансированное по давлению седло клапана - колебания входного давления не оказывают влияния на выходное давление

• - малая масса

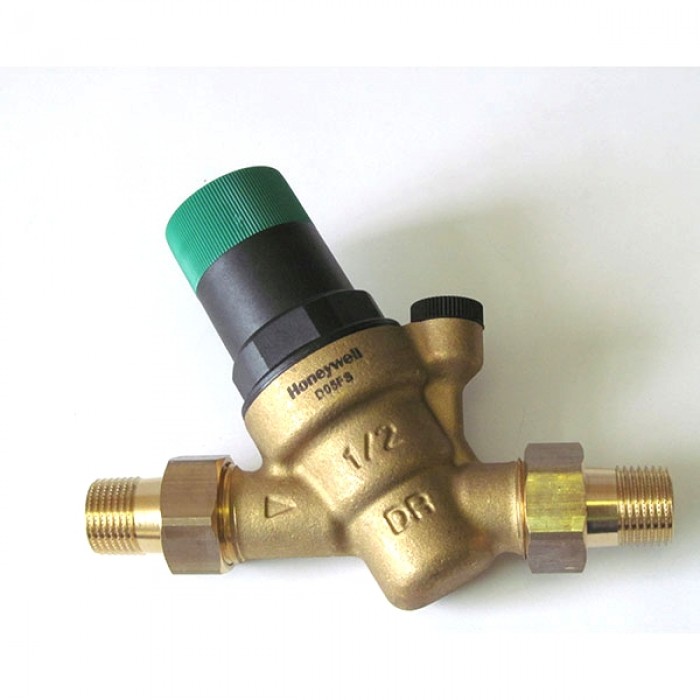

• - Габариты (ш/в/г) см: 15х12.2х3.2  (ширина с американками)

Конструкция:

• - корпус с отверствием под манометр
• - резьбовые фитинги из латуни
• - вставка клапана с диафрагмой и седлом клапана
• - пружинный стакан со шкалой и ручкой настройки

•


Пример монтажа:
