Редуктор давления Honeywell Resideo D06F-1/2В

Клапан понижения давления горячей Honeywell Resideo Braukamann D06F-1/2B в стандартном исполнении служит для уменьшения избыточного давления воды, других неагриссивных жидкостей, а также сжатого воздуха, азота в трубопроводе. Понижающий редуктор D06F-1/2B применяется как в промышленных, так и бытовых системах.

Монтаж редуктора D06F-1/2B для понижения давления позволит предотвратить выход из строя устройств и оборудования, подключенных к трубопроводу. Дополнительное преимущество этого понижающего клапана - поддержание выходного давления на постоянном заданном пользователем уровне, не зависимо от перепадов силы входного напора.

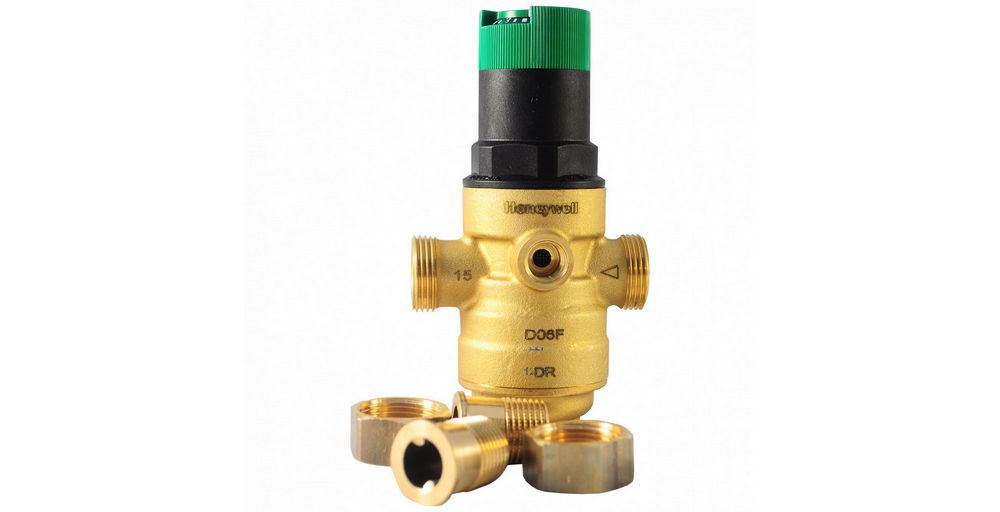

Состоит регулятор давления Honeywell D06F-1/2B из латунного корпуса, вкладыша, состоящего из седла и диафрагмы, фильтра с ячейками 0,16 мм, регулирующей пружины, а также пружинного цилиндра с ручкой для настройки и шкалой.

Фильтр тонкой очистки, расположенный внизу клапана, может быть закрыт прочным прозрачным пластиком (для холодной воды) либо красной бронзой (для горячей воды). Встроенный фильтр механической очистки для D06F-1/2B выполнен из нержавеющей стали, корпус - из латуни, а вкладыш и сам стакан и ручка для регулирования - из полимера.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Клапан D06F-1/2B для понижения давления имеет низкий уровень шума. Удобство регулирования выходного давления заключается в том, что его уровень указан уже на регуляторе. Как и в предыдущих моделях редукторов пружина не контактирует с водой. Имеется встроенный фильтр тонкой очистки. Данную модель редукционного клапана можно легко преобразовать в комбинированный фильтр тонкой очистки воды с обратной промывкой, подключив лишь с низу фильтр FN09S. Также для D06F-1/2B дополнительно можно смонтировать обратный впускной клапан. Подобно как и в других моделях редукторов Honeywell, в D06F-1/2B перепады и скачи входного давления не чувствуются на выходе.

• Назначение клапана:Вода, сжатый воздух, азот, неагресивные жидкости
• Входное давление:до 25 бар
• Вых. давление:от 1,5 до 6 бар
• Температура:до 40 оС (прозрачная чаша), до 70 оС (латунная чаша)


•

•


Регулятор давления воды для горячей воды Honeywell D06F-1/2B работает таким образом, что регулировочная пружина и диафрагма противодействуют друг другу. Когда давление на выходе достигает максимально допустимого уровня, диафрагма давит на пружину с большим усилием и клапан призакрывается и наоборот. В редукционном клапане D06F-1/2B на действие диафрагмы оказывает влияние только выходное давление воды. Давление на выходе остается постоянным и зависит от положения регулировочной ручки, соответствуя показаниям на цифровой шкале.

• D06F A - для холодной воды

• D06F B - для горячей воды
• D06F E - для холодной воды без переходников
•


УСТАНОВКА

1. Правильный монтаж клапана нужно выполнять, располагая клапан чашей вниз. На трубе нужно установить запорную арматуру для проведения обслуживания регулятора. Также необходима доступность, чтобы видеть показания манометра и состояние чаши фильтра, который по мере необходимости нужно будет очищать. Если в трубопроводе имеется оборудование, чувствительное к засорению, то дополнительно нужно установить фильтр тонкой очистки перед данным клапаном.

Рекомендуется установка клапана Honeywell D06F-1/2B, если:

• - статическое давление в системе выше допустимого;
• - нужно защититься от шума воды в зданиях (например, если давление у потребителей на выходе более 5 бар);
• - нужно установить множество зон давления (клапан на каждом этаже);
• - требуется убрать перепады входного давления;
• - важно иметь постоянный определенный уровень давления.
