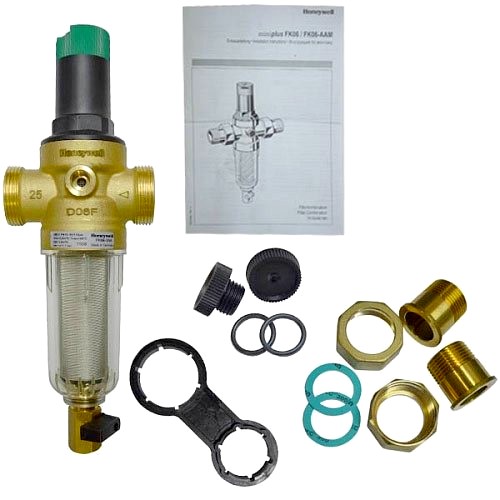

Редуктор давления Honeywell Resideo FK06-1AA + Манометр M07M-A10

Дюймовый фильтры FK06-1AA для холодной воды с клапаном понижения давления для непрерывной очистки и подачи фильтрованной воды с производительностью до 6 м3/час. Промывной фильтр Хоневелл 1AA предотвращают проникновение механических частицы, таких как: ржавчины, волокна или песок в дом или квартиру. Клапан понижения давления Honeywell FK06-1AA защищает от избыточного давления и понижает расход воды. Особенностью данного промывного фильтра Honeywell есть то, что он поставляется с осевым манометром Honeywell (модель M07M-A10 - 10 бар) для точной регулировки давления воды на выходе из фильтра, а также контролем рабочего давления в процессе его эксплуатации. Небольшие размеры позволяют установить комбинированный фильтр Honeywell FK06 1 дюйм в местах с ограниченным пространством.

Особенности фильтра Honeywell miniplus FK06-1AA:

• Манометр Honeywell M07M-A10

• Протестирован по требованиям DIN/DVGW
• Простая сборка
• Простая настройка выходного давления
• Настройка читается на настроечной шкале
• Настроечная пружина не вступает в контакт с водой
• Картридж клапана может полностью меняться
• Подача фильтрованной воды не прекращается в процессе промывки
• Колебания входного давления не оказывают влияния на выходное давление
• Сетка и колба фильтра могут меняться
• Сбалансированное седло клапана
• Может оснащаться входным обратным клапаном
• Проверенная и надёжная конструкция
• Соответствует требованиям KTW
•


Конструкция фильтра с редуктором давления воды Honeywell FK06-1AA + Манометр Honeywell M07M-A10:

Комбинированный фильтр miniplus FK06-1AA состоит из:

• Манометр Honeywell M07M-A10Корпуса с отверстиями G 1/4" под манометр с обеих сторон
• Резьбового соединения (Версия A)
• Картридж клапана с диафрагмой и седлом клапана
• Пружинного стакана со шкалой и ручкой настройки
• Настроечной пружины
• Сетки фильтра тонкой очистки с колбой
• Шарового клапана

Материалы дюймового фильтра с регулятором давления Honeywell FK06-1AA

• Корпус из латуни, устойчивой к вымыванию цинка
• Фитинги из латуни
• Картридж клапана из высококачественного синтетического материала
• Пружинный стакан со шкалой и ручкой настройки из высококачественного синтетического материала
• Пружина из пружинной стали
• Сетка фильтра из нержавеющей стали
• Колба фильтра из ударопрочного синтетического материала или латуни, устойчивой к вымыванию цинка
• Диафрагма из армированного NBR
•


Технические данные комбинированного фильтра для воды Honeywell FK06-1AA:

• Среда применения: вода
• Монтажное положение: горизонтальное, колбой фильтра вниз
• Рабочее давление: максимум 16 бар
• Диапазон настройки выходного давления: 1,5 - 6,0 бар
• Рабочая температура: максимум 40°С с прозрачной колбой и максимум 70°С с колбой из латуни
•

•

•


Принцип работы комбинированного фильтра с регулятором давления Honeywell FK06-1AA

Комбинированный фильтр FK06-1AA объединяет в себе клапан понижения давления D06F и промывной фильтр тонкой очистки FF06. В процессе нормальной работы вода проходит через ячейки фильтра FF06 на выход. Для промывки фильтра от частей грязи нужно открыть шаровый кран. В процессе промывки подача фильтрованной воды не прекращается. Встроенный регулятор давления воды D06F работает по принципу уравнивания усилий. Это означает, что сила диафрагмы действует навстречу силе упругости пружины. Входное давление на влияет на открытие или закрытие клапана, поэтому колебания входного давления не оказывают влияние на выходное давление.

Пример монтажа Honeywell FK06-1AA:

Диаграмма значений Kvs:
